Konstruktions-Schema

XY-Brücke/ Gantry

steckerfertige Komplettsysteme


XY H-Brücke mit L65-Linearachsen

  • XY und XYZ Aufbau
  • Hub 100mm bis 800mm
  • Economy Ausführung mit M8 Gewindespindeln
  • Kugelumlaufspindeln für Produktion/Dauerbetrieb
  • Genauigkeit 0.1mm bis 0.02mm
  • kundenspezifische Varianten

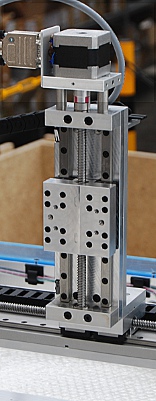

Die XY- bzw XYZ- Brücken basieren auf unseren L65 Linearachsen. Ausgehend von einem Standardaufbau in der XY-Ebene sind Verfahrwege bis 800mm möglich und zwei Genauigkeits- klassen. Bei räumlichen Anwendungen mit 3-Achsen ist auf dem Schlitten der queren X-Achse eine weitere Z-Achse montiert. Zusammen mit der SMC-300 Steuerung und unserer Software RasterPos steht ein Komplettsystem zur Verfügung für vielseitigste Applikationen in Labor, Mess-Prüftechnik und Fertigung. RasterPos ermöglicht einen kompletten Positionier-Betrieb ohne Programmierung

Zahnriemen
Technische Daten:
Hub: Standard 100 bis 800mm
Durchlass X-Achse: .60 mm bis 150 mm
Z-Hub / optional: 50 | 100 | 150 | 200 mm
Spindel: Spindel: 8x1.25 | Kugelumlauf: 8x2,8x5,8x8
Verfahrgeschwindigkeit: max. 30mm/s bis 200mm/s
Genauigkeit: 0.1mm | 0.02mm
Tragkraft: max. 40 N
Führungen: Präzisionslinearführungen
Motor: 2Phasen Schrittmotor, NEMA17 + NEMA23
Motorstrom: max. 2.0 Amp./Phase
Endschalter: 2x mech. Präzisionsschalter je Achse
Anschluss: D-Sub 9polig, Motor/ Endschalter
Kabelschlepp: Motoren und Sensorik

'click' für Bildvergrößerung
Kundenspezifisch
aufgebaut auf einer kundenspezifischen Grundplatte. Das System wird auf einem Behälterrand montiert und erhält einen Ausschnitt von 550 x 550mm für das Eintauchen von Sensoren im Wasserbecken. Ein Messzyklus erfasst bis zu 3600 Sensorwerte, diese werden zusammen mit Position, Zeitstempel und anderen Daten als Exel-Tabelle abgelegt.
  • h-bruecke 1
Für optische Messtechnik
XY-Brücke mit L65 Achsen, montiert auf eine plan- gefräste Aluminium-Trägerplatte. Entsprechend der Kundenvorgabe sind Zusatzbohrungen, Sonder- gewinde und Kabeldurchführungen angebracht. Um Reflexionen zu reduzieren wurde der Aufbau schwarz eloxiert.
  • h-bruecke-l65c

XYZ-Brücke Prinzipaufbau



Unsere H-Brücken sind Standardkomponenten mit und ohne kundenspezifische Erweiterungen. Wir bieten die Mechanik an als OEM-Modul für kundenseitige Integration oder als Komplettsystem mit Steuerung und Software.

Sprechen Sie uns an. Wir beraten Sie gerne. Tel. ++49 (0) 7231 428080


XYZ-Brücke

rasterpositionierung2
xy-bruecke 2 gallery
rasterpositionierung1
