Konstruktions-Schema

LCS-72 Lineartisch

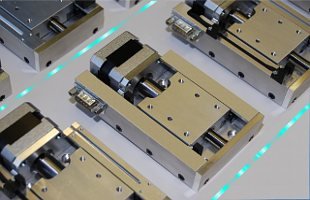

Economy Linearisch kompakt LCS-72

  • Economy Lineartisch
  • Metrische Feingewindespindel
  • 25mm bis 200mm Hub
  • sehr kompakte Bauform
  • Schrittmotor-Antrieb / Endschalter


Der Lineartisch LCS-72 ist für allgemeine Positionier-Aufgaben bestens geeignet. Die Feingewinde- Spindel ergibt Genauigkeiten im 1/100mm Bereich und die Linearführungen minimieren die Haftreibung. Mit einer Schlittenlänge von 50mm wird ein optimales Verhältnis von Hub zu Gesamtlänge erreicht. Der Unterschied zur LTS-Reihe besteht darin, dass die Standzeit der Feingewindespindel bei Dauerbetrieb kleiner ist. Dafür bietet die LCS-Reihe eine preisliche Alternative zu unseren Präzisionsmesstischen.

Technische Daten:
Hub: 25 | 50 | 75 | 100 | 150 | 200 mm
Spindelsteigung: . 1 | 2 mm
Wiederholgenauigkeit,uni-direktional: < 10 um
Positioniergenauigkeit: < 40 um
Verfahrgeschwindigkeit: max. 25mm/s | max. 50 mm/s
Stellkraft: max. 60 N
Tragkraft: max. 40 N
Motor: 2Ph. Schrittmotor / NEMA17 /max. 1.4A
Schritte pro Umdrehung: 200 Vollschritte
Maße: Breite 72mm , Höhe 25mm
Führung: Profilschiene mit Kugelumauf
Werkstoff: Aluminium
Spindel: Metrische Feingewindespindel M8x1
Anschluss: D-Sub, 9polig Stecker, ausserhalb

Kräfte und Momente
Fx Fy Fz Mx My Mz
60 N 32 N 40 N 6 Nm 6 Nm 6 Nm
Lineartisch Kraeftediagramm
Vergleich der Schlittenlänge
Beim LC-72 - und auch beim LT-72 -beträgt die Schlittenlänge 75mm. Die Auflagefläche ist größer und damit auch die zulässigen mechanischen Kräfte und Momente. Der Schlitten beim LCS-72 - und auch beim LTS-72 - hat eine Länge von 50mm. Alle Tische haben dasselbe Bohrbild mit Pass-Bohrungen.
Vergleich Lineartische Schlittenlaenge

LCS-72 Varianten
Lineartisch mit 28mm MotorflanschKreuztisch mit Zwischenplatte
Schrittmotor mit 28mm
sehr niedrige Bauhöhe
XY-Kreuztisch mit der
Adapterplatte PL50


Bestellbezeichnung
PDF
LCS-72 Hub Spindelsteigung Motor
