XY-Positioniersteuerung

SMCI - Schrittmotorsteuerung USB / RS232


SMCI Schrittmotorsteuerung

  • Positioniersteuerung
  • USB / RS232-Schnittstelle
  • 1 bis 4 Achsen, max.48V / 3A
  • SPS- Ein / Ausgänge
  • Interpolation mit Terminal
  • Optimal für XY-Kreuztisch und XYZ- Applikationen


Die SMCI-Steuerung ist ein kompakter und sehr flexibler Mikroschrittverstärker für bis zu 4 Motoren. Die Ansteuerung erfolgt über PC/ Laptop mit USB- oder RS232-Schnittstelle. Als Betriebsarten stehen Positionierung, Drehzahl, Takt/ Richtung und Joystick-Modus zu Verfügung. Die SMCI-Endstufen Module können auch eigenständig, ohne PC, arbeiten. Die Programme sind speicherbar; SPS/ Ein-Ausgänge, ein Analog-Eingang und optional eine Encoderrückführung werden an Klemmen angeschlossen. Für Inbetriebnahme und kundenseitige Parametrierung wird eine komfortable Software mitgeliefert sowie ein effizientes 4-Achsen Positionierprogramm.


Technische Daten :
Endstufen: 24 - 48V / max. 3A, kurzschlussfest
Arbeitsstrom: 0 bis max. einstellbar
Haltestrom: 0 bis 80% Arbeitsstrom
Vollschritt-Teilung: 1/1 bis 1/64 Vollschritt
Schnittstellen: intern RS485 max.115kB, Takt / R max.50kHz, Joystick
Eingänge: 6x Opto / 5-24 V , frontseitige Klemmen
Ausgänge: 3x Open-Collector, frontseitige Klemmen
Encoder / optional: CH-A, CH-B, Ref, +5V/GND
Gehäuse-Abmessung: 1-3 Achsen: 2HE / 48TE, 4 Achsen: 3HE / 63TE
Versorgung: anschlussfertig an 230V / 50Hz, Netzfilter

Ansteuer-Varianten :
USB/RS232-Schrittmotorsteuerung

PC-Steuerung

  • komfortable Bedieneroberfläche
  • einfache Parametereinstellung
  • fertige Positioniersoftware
Die Verbindung erfolgt wahlweise über USB oder RS232 mit einem mitgelieferten Konverterkabel. Zur Einbindung in eigene Software-Applikationen stehen LabView-Treiber und eine DLL-Bibliothek zur Verfügung.

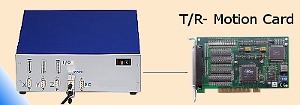

PCI-Steuerung

T/R -Steuerung

  • Takt/ Richtung, max.50kHz
  • Parameter auch mit RS232 einstellbar
  • optional: SCSI II-Interface für Motionkabel
Die Takt/Richtungs-Signale werden frontseitig auf Klemmen gelegt. Die Eingangspegel betragen +4.5V bis +24V/SPS. Für Applikationen mit PCI-Motionkarten kann als Schnittstelle ein SCSI-II Steckverbinder eingebaut werden. Damit wird ein entsprechendes Interfacekabel direkt angeschlossen, ohne zusätzliche Verkabelung.

XY-Joystick-Steuerung

Joystick Steuerung

  • XY Industrie-Joystick + Taster
  • formschönes Metallgehäuse
  • für manuellen Kreuztisch-Betrieb
Der Joystick JS2-T ist eine sehr praktische Alternative zum Verfahren von Lineartischen. Durch die Mikroschritt-Endstufen erfolgt eine weiche, gleichförmige Bewegung. Parameter wie max. Drehzahl und Nullstellungsbereich können über RS232 eingestellt werden. Mit dem integrierten Taster/Feuerknopf kann ein Schaltausgang betätigt werden. Kabellänge 1.5m

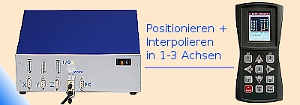

XYZ-Handterminal-Steuerung

Terminal-Steuerung

  • Interpolation von 3 Achsen
  • robustes Handgehäuse mit Farbdisplay
  • RS232 für Daten/ G-Code von PC/ Laptop
Das PCON-ID Terminal ist eine komplette Bedieneinheit zum Positionieren und Interpolieren von Linearachsen. Der Controller erzeugt Takt/ Richtungssignale und verarbeitet Ein-und Ausgänge. Die Tastatur ermöglicht Hand-und Referenzfahren; Einzelbefehle und Ablaufprogramme sind integriert. Das Terminal unterstützt Anwendungen im CNC-Bereich: G-code Interpreter mit look-ahead Funktion, DNC-Betrieb für zeilenweises Abarbeiten, isel@Kommandos, Punktbilder-Eingabe und Teach-In. Das Farbdisplay stellt den Achsen-Status übersichtlich dar.
Details zur Technik und zur Programmierung des PCON-ID Terminals erhalten Sie gerne von unserem Systempartner Ing.Büro Klaus Halbauer/ Dreieich



Bestellbezeichnung
1-Achse 2-Achsen 3-Achsen 4-Achsen
SCMI-Steuerung SMCI-103 SMCI-203 SMCI-303 SMCI-403a
Joystick + Taster JS2-T
Terminal PCON-ID1 PCON-ID2 PCON-ID3
Die SMCI-Steuerung wird mit PC-Adapterkabel geliefert
Joystick und Terminal werden mit Anschlusskabel geliefert

Sprechen Sie uns an. Wir beraten Sie gerne. Tel. ++49 (0) 7231 428080
