LW-60 Lineartisch

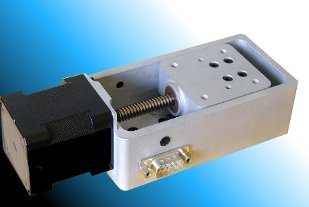

Kompakt-Lineartisch LW-60

  • Kompakt Lineartisch für
    vielseitige Positionieraufgaben
  • Motor mit integrierter Spindel
  • Robuster Aluminium-Grundkörper
  • Endschalter

Der LW-60 ist ein kompakter Lineartisch der von einem Linearaktuator angetrieben wird. Motor und Spindel sind eine Einheit, dadurch ergibt sich ein sehr platzsparender Aufbau. Der Lineartisch zeichnet sich aus durch eine hohe, reproduzierbare Auflösung. Die Spindelmutter ist aus Kunstoff, wartungsfrei und hat eine hohe Lebendsauer.

Technische Daten
Motortyp:     S1404 S1404/5 Einheiten
Hub:     50 50 mm
Spindelsteigung:     1 5 mm
Wiederholgenauigkeit,uni-direktional:     < 12 < 12 um
Verfahrgeschwindigkeit:     25 100 mm/s
Stellkraft:     200 100 N
Auflösung/Vollschritt:     5 25 um
Motorstrom:     1.4 1.4 Amp
Gesamtlänge:     146 146 mm
Kräfte und Momente
  Fx Fy Fz Mx My Mz
S0604 10 N 16 N 20 N 2 Nm 2 Nm 2 Nm
L1006 50 N 21 N 24 N 2 Nm 2 Nm 2 Nm
S1404 130 N 28 N 33 N 3 Nm 3 Nm 3 Nm
L1804 280 N 31 N 40 N 4 Nm 4 Nm 4 Nm
Lineartisch Kraeftediagramm
Der LW-60 Tisch hat eine Führung aus Profilschiene mit Kugelumlauf. Sie zeichnet sich aus durch ´slip-stick´-freien Lauf und erhöhte Laufruhe.
Linearführung LW-60

Motor / Endschalter - Belegung
Anschlussbelegung Motor-Endschalter



Bestellbezeichnung

PDF-Zeichnungen
LW-60 / S1404
LW-60 / S1404/5
