LTS-72 Lineartisch


Präzisions-Lineartisch kompakt LTS-72



  • Präzisions-Messtisch
  • Baulänge 90mm bei 25mm Hub
  • Kugelumlaufspindel
  • Hub 25mm bis 200mm
  • industrietauglich

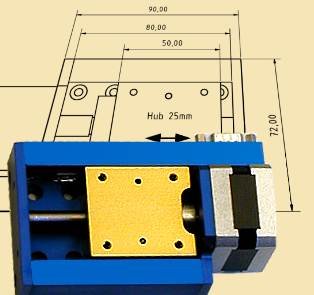

Der Lineartisch LTS-72 zeichnet sich aus durch eine sehr kurze Bauform. Durch die innenliegende Steck-Kupplung wird ein sehr kompakter Aufbau bei größtmöglichem Hub erreicht. Der Schlitten hat eine Länge von 50mm, die Gesamtlänge mit Motor beträgt 195mm bei 100mm Hub. Der LTS-72 ist damit bestens geeignet für Präzisions-Verstellungen in reduzierten Einbausituationen.

Technische Daten:
Hub: 25 | 50 | 75 | 100 | 150 | 175 | 200 mm
Spindelsteigung: . 1 | 2 mm
Wiederholgenauigkeit,uni-direktional: < 1 um
Positioniergenauigkeit: < 4 um
Verfahrgeschwindigkeit: max. 25mm/s | max. 50 mm/s
Stellkraft: max. 70 N
Tragkraft: max. 40 N
Steigungsgenauigkeit: < 23 um / 300mm
Motor: 2-Phasen Schrittmotor | DC-Servo
Motorstrom: max. 1.4 Amp. / pro Phase
Auflösung / Halbschritt: 2.5 um
Maße: Breite 72mm , Höhe 25mm
Führung: Profilschiene mit Kugelumauf
Werkstoff: hochfestes Aluminium, wahlweise eloxiert
Kugelumlaufspindel: geschliffen | gerollt E8x1, spielfrei vorgespannt
Anschluss: D-Sub, 9polig Stecker, ausserhalb

Kräfte und Momente
Fx Fy Fz Mx My Mz
70 N 32 N 40 N 7 Nm 7 Nm 7 Nm
Lineartisch Kraeftediagramm
Bei den LTS-Tische werden Linearführungen mit Kugelumlauf eingesetzt. Sie zeichnen sich aus durch sehr kleine Haftreibung und erhöhte Laufruhe. In Kombination mit einer geschliffenen Kugelumlaufspindel ergibt sich ein Hochpräzisions-Lineartisch für Forschung und Industrie.
Präzisions Linearführungen im LTS-72

LTS-72 Varianten
Kreuztisch mit ZwischenplatteLineartisch mit 28mm MotorflanschLineartisch LTS-72 mit DC-Motor
XY-Kreuztisch mit der
Adapterplatte PL50
Schrittmotor mit 28mm
sehr niedrige Bauhöhe
Antrieb mit DC-Motor
Drehzahl bis 100 mm/s



Bestellbezeichnung
        PDF
LTS-72 Hub Spindelsteigung Motor
