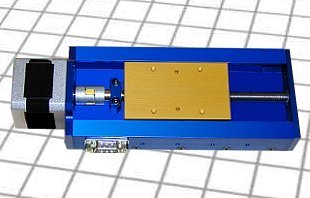

LT-72 Lineartisch


LT-72 Präzisions-Messtisch


  • Präzisionsmesstisch
  • Kugelumlaufspindel
  • Präzisionslinearführungen
  • kompakte Bauform
  • XY-Kreuztische / 3D-Systeme

Die Lineartische der Serie LT-72 eignen sich sowohl für industriellen Dauerbetrieb als auch für labortechnische Anwendungen. Durch die innenliegende Kupplung wird ein sehr kompakter Aufbau bei größtmöglichem Hub erreicht. Die Linearachsen haben hochpräzise Antriebs-und Führungs- systeme. Es gibt sie mit unterschiedlichen Spindeln und Motoren, auch nach Kundenwunsch.

Technische Daten:
Hub: 25 | 50 | 75 | 100 | 150 | 200 mm
Spindelsteigung: . 1 | 2 mm
Wiederholgenauigkeit,uni-direktional: < 1 um
Positioniergenauigkeit: < 4 um
Verfahrgeschwindigkeit: max. 25 mm/s bei 1mm Steigung
  max. 50 mm/s bei 2mm Steigung
Kugelumlaufspindel: geschliffen | gerollt E8x1, spielfrei vorgespannt
Steigungsgenauigkeit: < 23 um / 300mm
Führung: Kreuzrollen-Führungen im LT-72
  Linear-Führungen im LT-72A
Auflösung / Halbschritt: 2.5 um
Motor: 2-Phasen Schrittmotor | DC-Servomotor
Schrittmotor: 200 Vollschritte, 1.8 Grad, max.1.4A / Phase
Maße: Breite 72mm , Höhe 25mm
Werkstoff: hochfestes Aluminium, farbig eloxiert
Anschluss: D-Sub, 9poliger Stecker

Kräfte und Momente
  Fx Fy Fz Mx My Mz
LT-72 70 N 45 N 60 N 11 Nm 11 Nm 11 Nm
LT-72A 60 N 32 N 40 N 6 Nm 6 Nm 6 Nm
Linearachse Kraeftediagramm
Aufbau mit drei Messtischen
Der Z-Tisch steht senkrecht auf der X-Achse, am Z-Schlitten ist die Y-Achse montiert. Der verstrebte Winkel ist mit 4x M4 auf den X-Schlitten geschraubt. Bei diesem Aufbau sind die Schlitten von Z und Y aneinander montiert, somit verfährt die ganze Y-Achse.
Messtisch-Aufbau mit Linearachsen

LT-72 Varianten
XY-KreuztischLT-72A mit LinearführungenLineartisch LT-72 mit 28mm MotorflanschLT-72 Reihe mit Faltenbalg
XY Kreuztisch, direkt
aufeinander montiert
LT-72A mit Präzisions-
Linearführungen
Schrittmotor mit 28mm,
sehr niedrige Bauhöhe
LT-72 / LT-72A mit
Faltenbalg



Bestellbezeichnung
        PDF
LT-72 Hub Spindelsteigung Motor
LT-72A Hub Spindelsteigung Motor
