L-60 Linearachse

Standard- und Kugelumlauf-Spindel

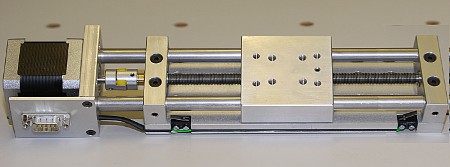

low-cost Verschiebetisch L-60
  • für Verstellaufgaben im 1/10mm Bereich
  • Hub: 50mm bis 500mm
  • einfacher XY-Kreuztisch-Aufbau
  • mit Endschalter, anschlußfertig an D-Sub
  • Ein preiswerter Linearversteller für Anwendungen, die nicht hochpräzise und nicht für Dauerbetrieb ausgelegt sein müssen. Eine kompakte Achse mit integrierten Endschaltern für Verstellaufgaben mit 1/10 mm Genauigkeit, steckerfertig an einem D-Sub. Mit dem L60-Verschiebetisch lassen sich auch sehr einfach XY-Kreuztische aufbauen.

    Technische Daten:
    Hub: 50, 100, 150, 200, 250, 300, 400, 500 mm
    Spindelsteigung: . 1.25 mm
    Wiederholgenauigkeit,uni-direktional: 0.1 mm
    Verfahrgeschwindigkeit: 30mm/s
    Stellkraft /motorabhängig : max. 80 N | 125 N
    Tragkraft: max. 75 N
    Motor: 2Phasen-Schrittmotor 40x40 | 56x56 mm
    Motorstrom: max. 1.8 Amp. | 2.3 Amp. pro Phase
    Schritte pro Umdrehung: 200 Vollschritte
    Maße: Breite 60mm , Höhe 22mm
    Führung: Säulenführung in Edelstahl
    Werkstoff: Aluminium, wahlweise eloxiert
    Spindel: Metrische Gewindestange
    optional: a) Handverstellung (o.Motor) b) ohne Bodenplatte
    Kräfte und Momente
    Fx Fy Fz Mx My Mz
    80 N | 125 N 45 N 75 N 15 Nm 15 Nm 15 Nm
    Lineartisch Kraeftediagramm
    XY-Tisch mit L-60
    Hier sind zwei Tische direkt aufeinander montiert. Angetrieben von zwei Schrittmotoren, anschlußfertig an D-Sub 9polig.
    Kreuztisch mit L-60 Achsen

    L-60 Version 8x3

    für dynamisches und präzises Positionieren


    Positionieren mit L60 Version 8x3
    • Kugelumlaufspindel 8x3mm
    • Wiederholgenauigkeit 16um
    • Geschwindigkeit bis 100mm/s
    • Hub bis 500mm
    • baugleich mit L-60


    L-60 low-cost Verschiebtisch für er- weiterte Anwendungen, wenn es um Standzeit, Geschwindigkeit und Genauigkeit geht. Der maximale Standardhub beträgt 500mm. Die Konstruktionsdaten sind gleich, damit können ebenso XY-Kreuztische und Achsensysteme aufgebaut werden.

    L-60 Varianten
    L60 mit SkalenknopfL60 mit HandradL60 mit Wellenunterstützung
    Feinjustierung mit
    Digitalanzeige
    Handrad für manuelle
    Verstellungen
    Wellenunterstützung V10
    bei Hüben ab 200mm



    Bestellbezeichnung
            PDF
    L-60 Hub Motor Variante
